Електромагніт М-22 КК, М-42 КК, М-62 КК

Вантажопідйомні електромагніти (магнітні шайби М-22 КК, М-42 КК, М-62 КК)

Електромагніт вантажопідйомний (електромагнітна шайба) призначений для підйому і переміщення металопрокату і металовмісних матеріалів. Як правило електромагніти застосовуються на вантажопідйомних кранах різних типів: мостових, козлових, портальних, самохідних. Електромагніти широко застосовуються для перевантаження листового металопрокату, слябів, злитків, металевих чушок і дробу, металобрухту, ферромагнітнітних матеріалів. Вантажопідйомні електромагніти різних модифікацій застосовуються на металургійних комбінатах, феросплавних заводах, портах і терміналах, судноремонтних і суднобудівних заводах та практичних у всіх галузях машинобудування.

Електромагнітні шайби виготовляються в різних типорозмірах і різної форми: круглі, прямокутні та сідлоподібні, є можливість виготовлення магнітів за індивідуальним замовленням.

Найбільш поширені електромагніти максимально наближені до типорозмірів і силі намагнічування до «радянських» магнітних шайб М-22Б, М-42Б і М-62Б і прямокутних електромагнітів ПМ-15, ПМ-25А. Таблиці підбору сучасних аналогів електромагнітів виробництва ТОВ «Завод Кранкомплект» наведені нижче.

Вантажопідйомний електромагніт - фото №1
Таблиця 1.  Технічні характеристики електромагнітів серії М
Тип Тип, знятий з виробництва Зовнішній діаметр, мм Номін. струм, А Маса, кг Підйомна сила при підйомі, кг
сляби або плити чавунні чушки, сталевий скрап сталева стружка
М-11КК - 560 12±8% 300 3000 100 40
М-22КК М-22Б 785 16±8% 550 6000 200 80
М-42КК М-42Б 1170 42±8% 1350 16000 600 200
М-62КК М-62Б 1650 80±8% 2750 20000 2000 600

Таблиця 2.  Технічні характеристики електромагнітів сери ПМ
Тип Тип, знятий з виробництва Довжина х ширина, мм Номін. струм, А Маса, кг Підйомна сила при підйомі, кг
сляби або плити листи товщиной 6-20 мм
ПМ-15КК ПМ-15 1100х700 18±8 1550 7000 1200-1300
ПМ-25КК ПМ-25А 1700х700 30±8% 2500 13000 7000-7500



Конструкція вантажопідйомних електромагнітів має високу міцність, працює у важких умовах і витримує удари при падінні на вантаж, удари вантажів, що притягаються. Корпус електромагніту сталевий з ребрами жорсткості і охолодження (у прямокутних без). Усередині корпусу розміщена котушка. Знизу котушка захищена немагнітної пластиною. Корпус електромагніту забезпечує надійну герметичність котушки і запобігає потраплянню вологи.

Електромагніт КК – фото №2

Котушка електромагнітна виготовлена у вигляді однієї або більше секцій з дроту (алюмінієвого або мідного) зі скловолокнистою ізоляцією і просякнута лаком. Порожнечі між корпусом і котушкою заповнюються спеціальним полімерним матеріалом, що забезпечує надійне закріплення і захист котушки. Вивід з котушки приєднується до клем в герметичній коробці розміщеної зверху електромагніту. Кожен магніт комплектується потрійним ланцюгом із загальним кільцем, яке надягається на гак крана. При окремому замовленні магніт може комплектуватися кабельним барабаном щоб виключити провисання і обриву кабелю живлення, штепсельних роз'ємом, джерелом безперебійного живлення ІБПГТ-220 100-250А, перетворювачем напруги ПНТС-220 100-250А (з регулюванням сили намагнічування).

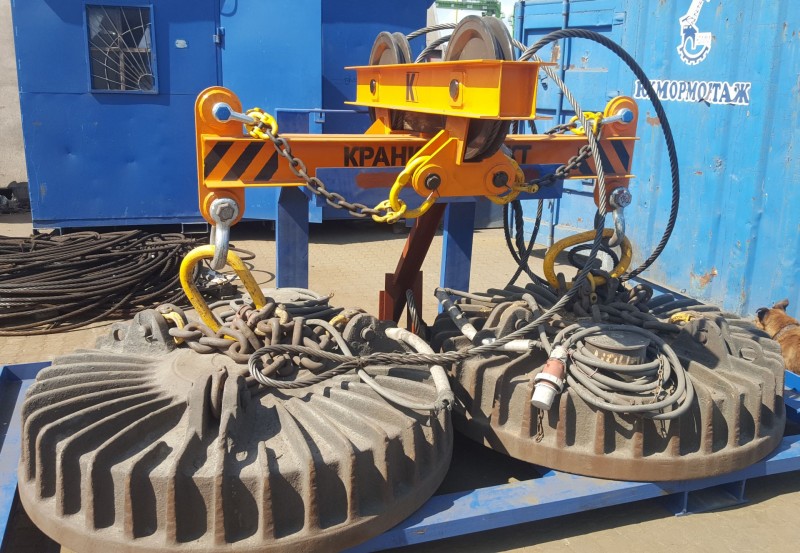

Електромагніти можуть працювати як окремо, так і по кілька штук одночасно, вони кріпяться на спеціальній магнітній траверсі, яку також можна замовити на нашому заводі.

Електромагніт  Кранкомплект – фото №3



Вантажопідйомний електромагніт М-11КК
