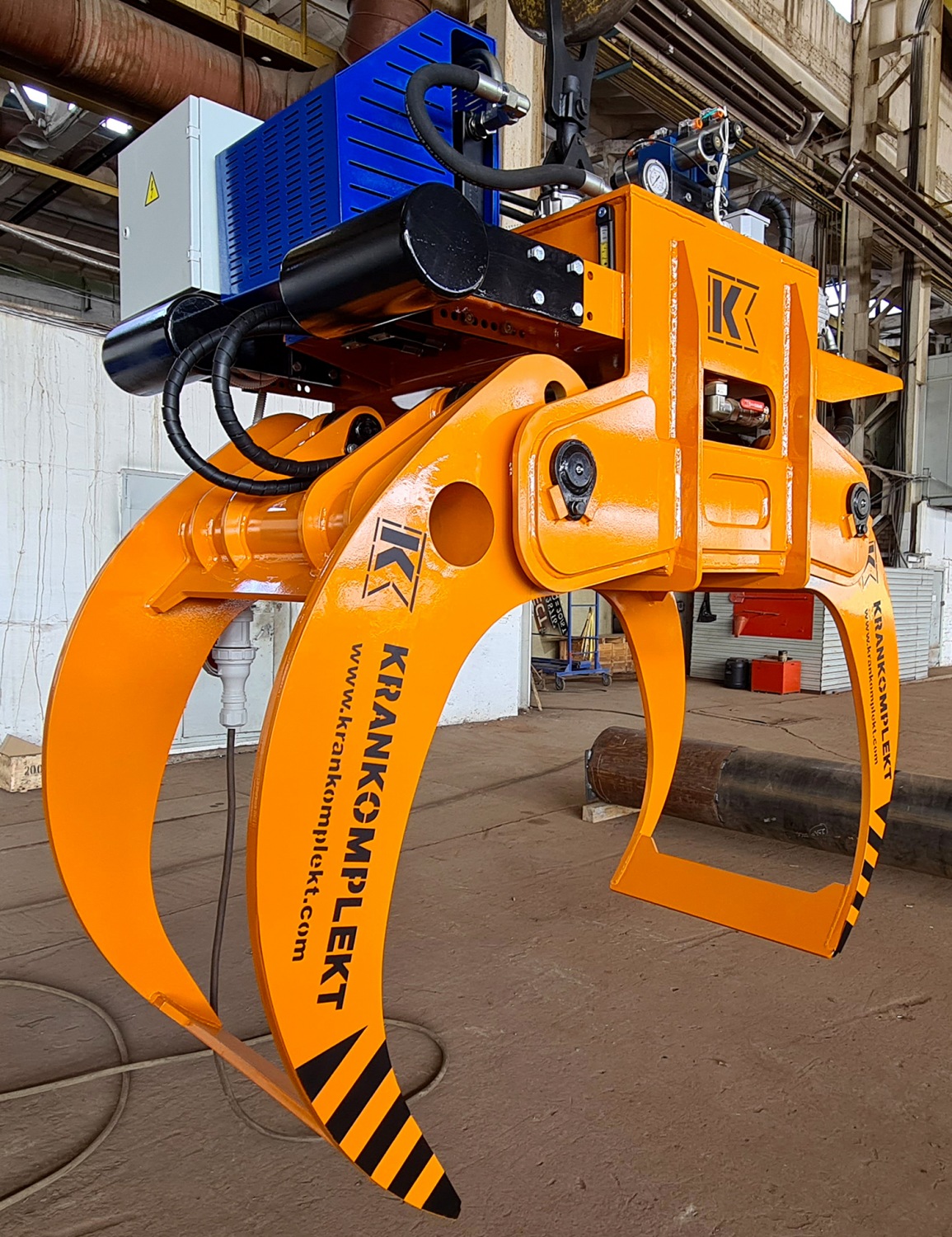

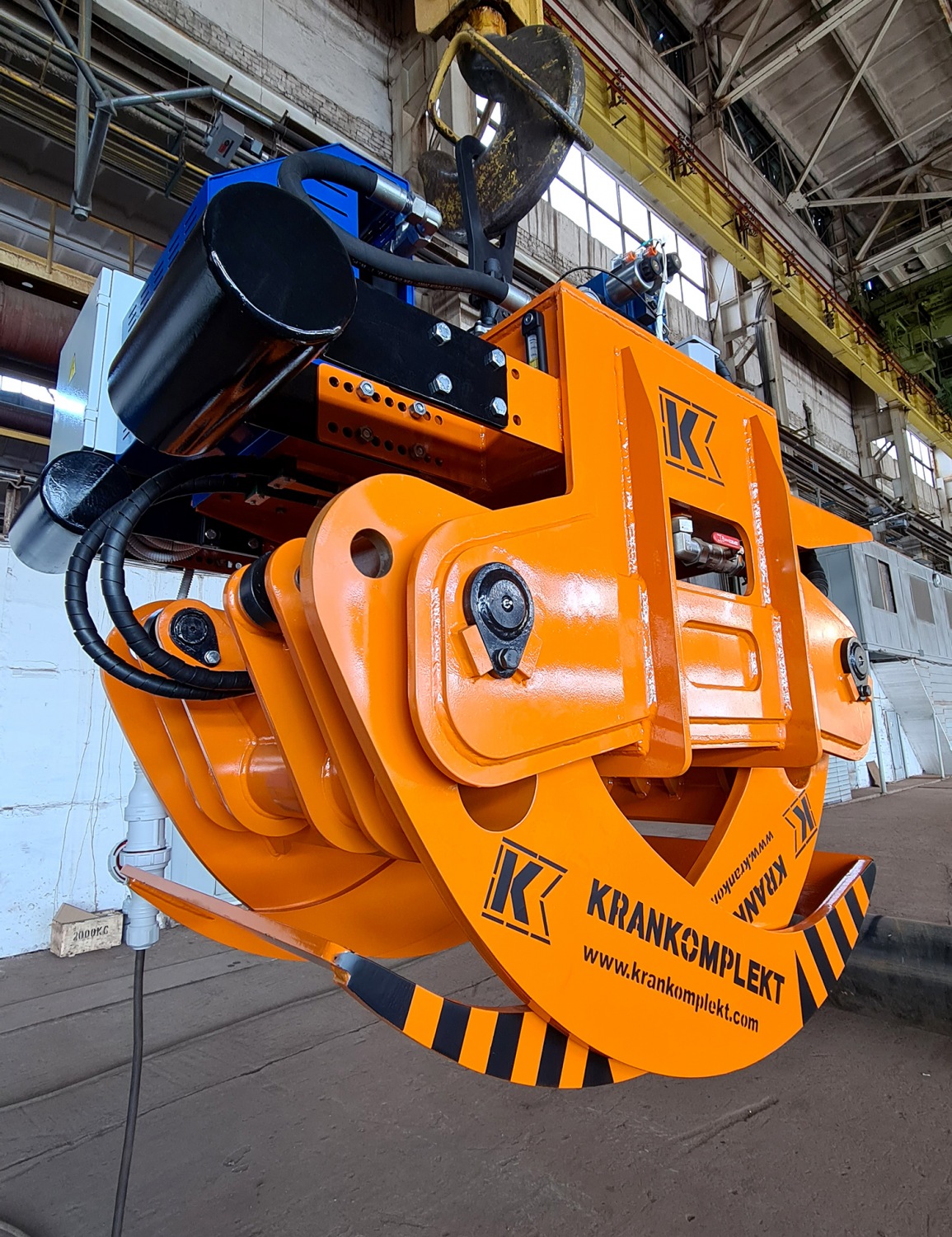

Грейфер гідравлічний для лісу

Грейфер гідравлічний для лісу — це знімний вантажозахоплювальний пристрій, який застосовується для переміщення, штабелювання, сортування, навантаження і розвантаження лісоматеріалів різних форм на будь-яких типах вантажопідіймальних кранів: мостових одно і двобалкових, козлових, портальних та ін. Часто його називають гідравлічний захоплювач, трелювальний захоплювач, кліщовий захоплювач.

Широке застосування знаходить у підприємств лісової, лісохімічної, целюлозно-паперової промисловості, лісових складів та лісоперевалочних баз.



ОПИС КОНСТРУКЦІЇ

Грейфер складається з: траверси, на якій змонтовано гідравлічну систему, що складається з насосно-моторної групи і закрита захисним кожухом; гідроциліндрів, що забезпечують закриття/відкриття щелеп захоплення; маслобака об'ємом 120л з вбудованим фільтром, сапуном та покажчиком рівня рослинної олії; радіатором охолодження; блок управління; ротатор з вушком, на яку захоплення підвішується на гак вантажопідйомного пристрою (кран, таль). З'єднання елементів гідросистеми виконане гнучкими рукавами високого тиску. Синхронізація щелеп виконана за допомогою синхронізатора, що з'єднує щелепи між собою. Підведення живлення до панелі керування від вантажопідіймального пристрою (кран, таль) виконане за допомогою гнучкого кабелю за допомогою швидкороз'ємного роз'єму.

Основні технічні характеристики гідравлічного грейфера для лісу

Характеристика	Показник
Тип вантажу	дерев'яні колоди
Діаметр колод, мм	250...1000
Маса грейфера з матеріалом, кг	не більше 5000
Вантажопідйомність крана при роботі з грейфером, т	5

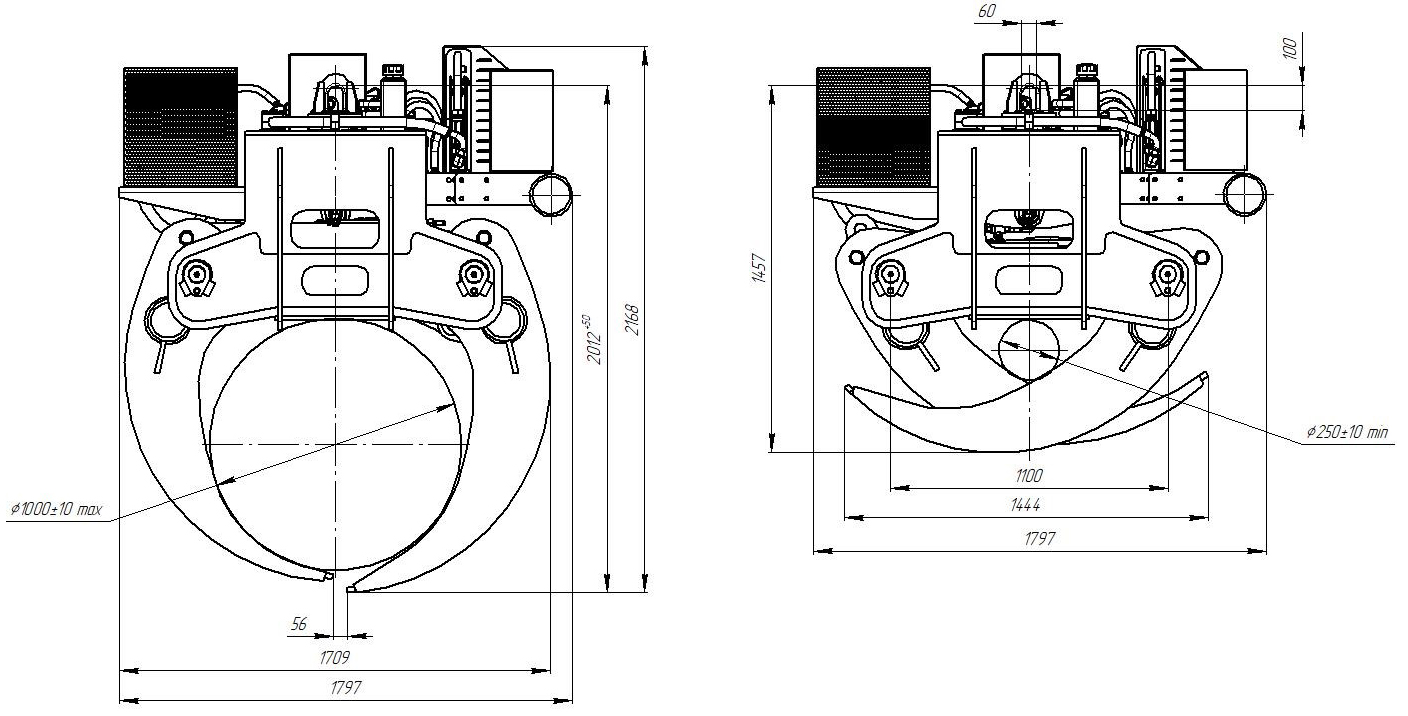

Габаритні розміри грейфера, мм:       - висота закритого  - висота відкритого  - довжина закритого  - довжина відкритого  - ширина	1611 2014 1747 2858 1247
Робочий тиск гідросистеми, бар	не більше 150
Спосіб управління	дистанційне ККРУ-10/04
Спосіб струмопідведення до грейфера	гнучкий кабель
Час закриття щелеп грейфера, с	12...17



Перевага грейфера закладена у його конструктивній особливості:

• Ця модель оснащена гідравлічним ротатором, що дозволяє оператору самостійно контролювати кут повороту колоди;
• Форма щелеп дозволяє легко піднімати одне або кілька колод різного діаметра, впевнено утримувати та повертати їх;
• Відкриття та закриття щелеп здійснюється двома гідроциліндрами за допомогою електрогідравлічної маслостанції, що підвищує продуктивність та ефективність роботи;
• Гідравлічна система має функцію самоблокування, яка гарантує, що захоплення ніколи не відкриється саме по собі, навіть якщо в гідравлічній системі виникнуть проблеми;
• Захоплення має посилену конструкцію для забезпечення довгої та надійної експлуатації;
• Управління здійснюється за допомогою дистанційного пульта радіокерування системи ККРУ-10;
• Швидкий монтаж на крановий гак. Для підключення знадобиться лише гнучкий кабель живлення.

* Можливості виробничих потужностей ТОВ «Завод Кранкомплект» дозволяють виробляти різні види подібного обладнання та металоконструкцій будь-якої складності та розмірів відповідно до технічного завдання Замовника.
